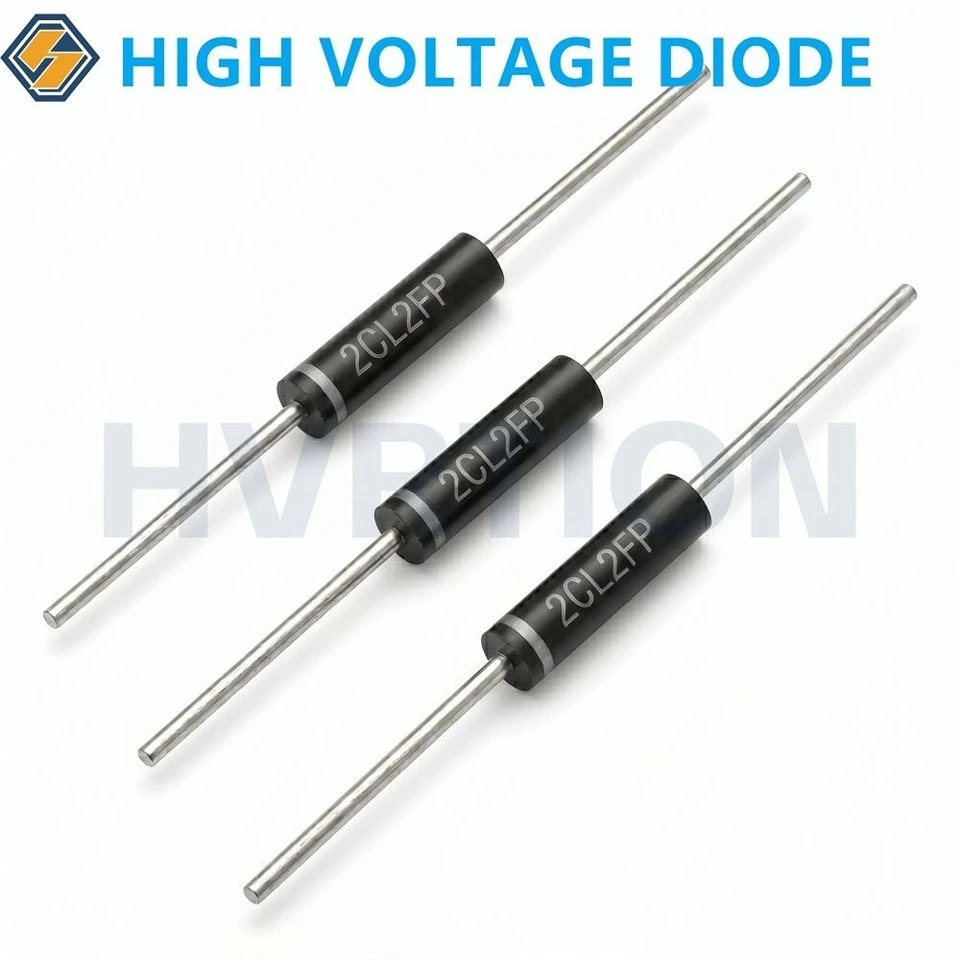

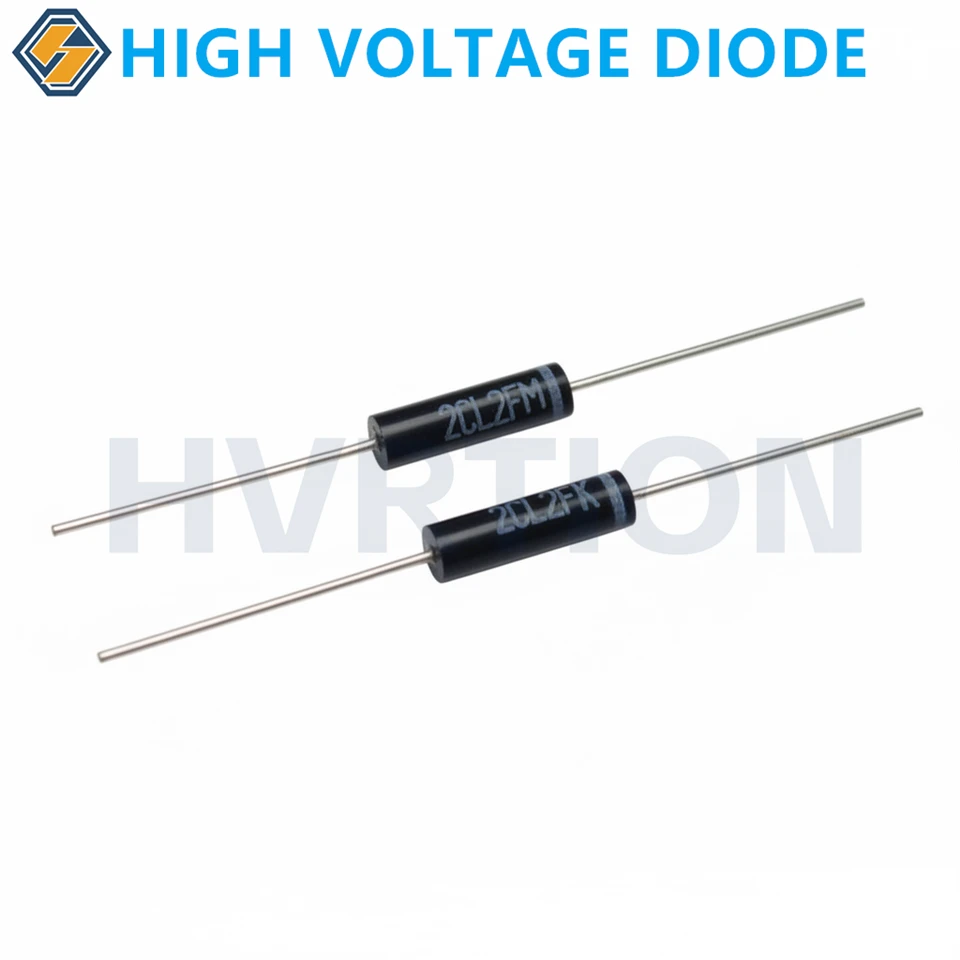

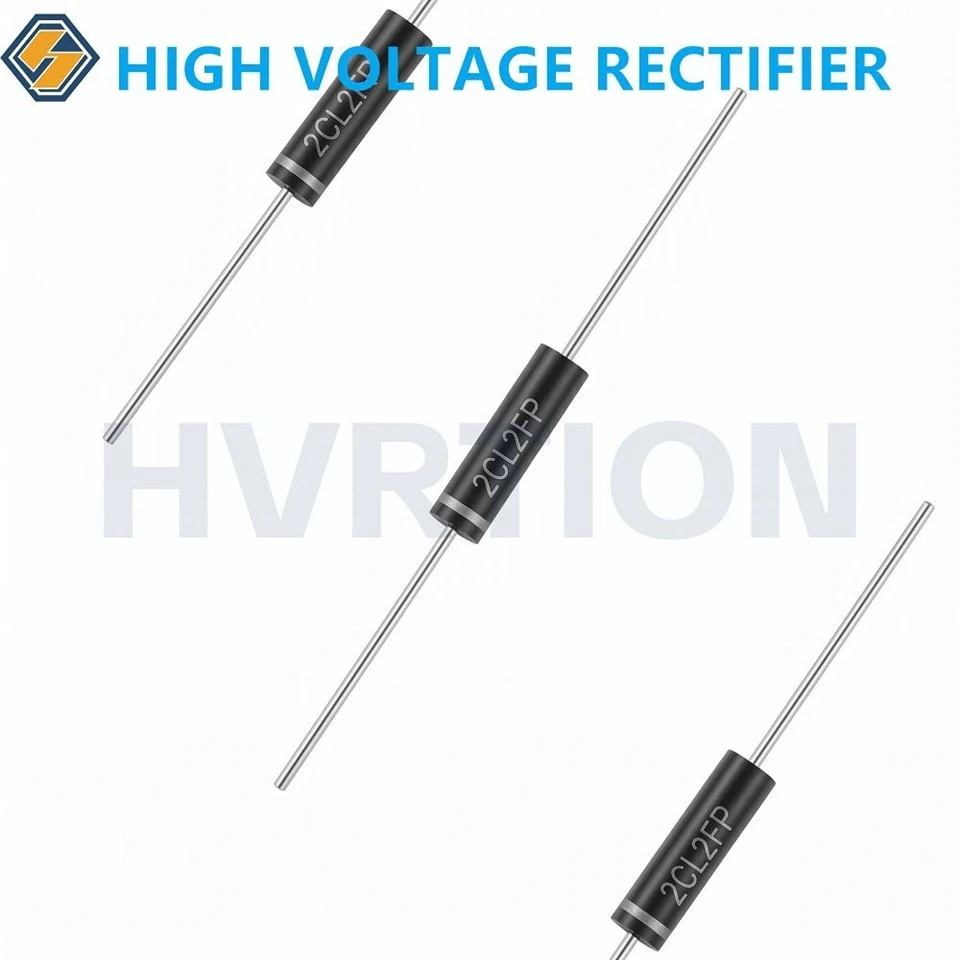

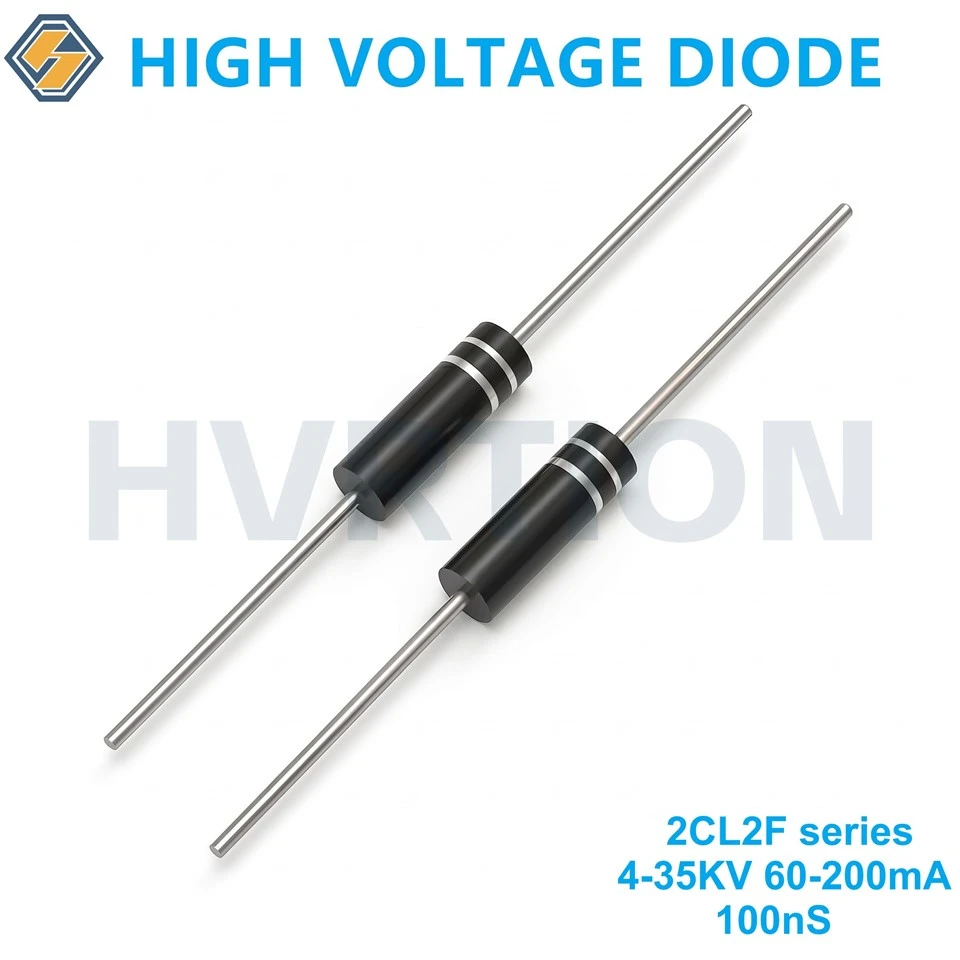

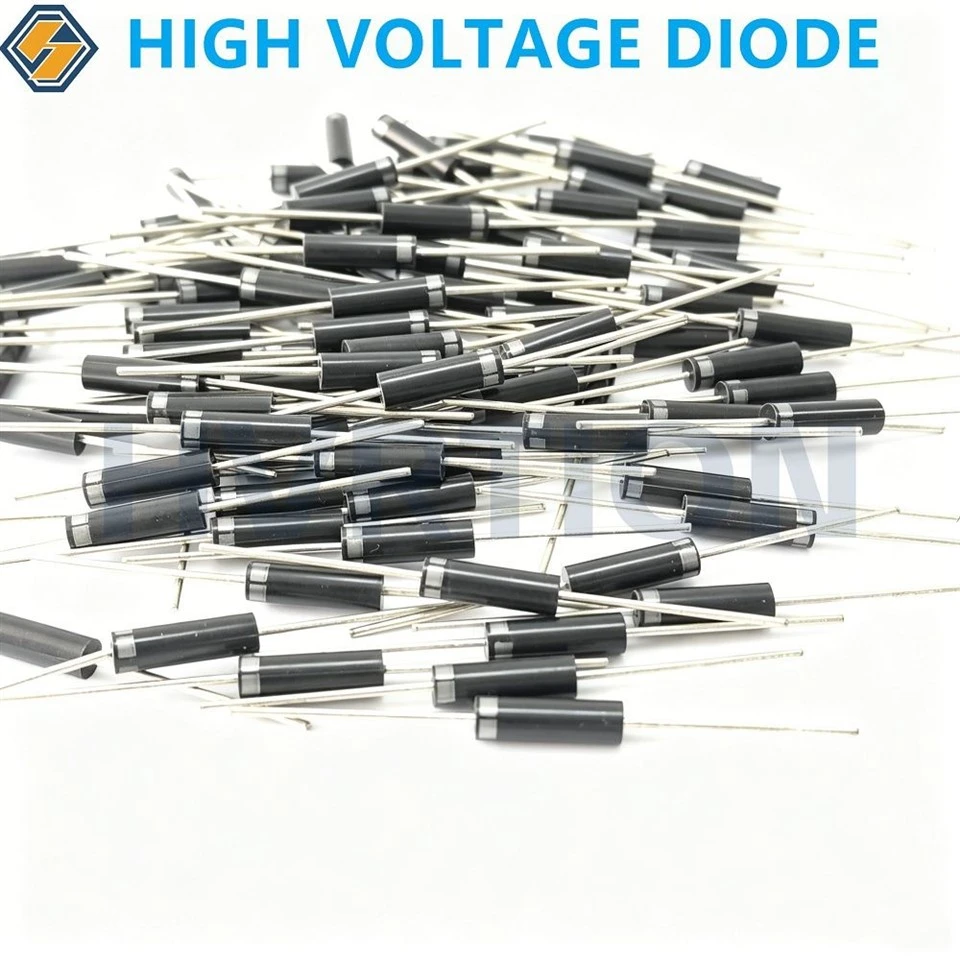

제품개요
그만큼2CL2F 시리즈HVRTION의{0}}는 최신 전력 변환, 의료 영상, 산업 처리 및 펄스 전력 애플리케이션의 엄격한 요구 사항을 충족하도록 설계된 고성능, 빠른 복구 고전압 다이오드 제품군을 나타냅니다. 넓은 전압 범위를 포괄4KV ~ 35KV평균 순방향 전류는 다음과 같습니다.100mA, 이 다이오드는역회복 시간 100ns누설 전류가 매우 낮기 때문에 손실을 최소화하면서 고주파 작동이-가능합니다.
시리즈 개요
|
유형 |
정격값 |
온도 상태 |
전기적 특성 |
차원 |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
쯧쯧 |
VF |
IR1 |
Trr |
Ø본체*L, Ø리드 |
|
|
[IF=100엄마] |
[VR=VRRM] |
||||||||
|
KV |
엄마 |
A |
도 |
도 |
V |
μA |
μS |
mm |
|
|
2CL2FD |
4 |
100 |
10 |
120 |
-40~+120 |
13 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FE |
6 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FF |
8 |
100 |
10 |
120 |
-40~+120 |
16 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FG |
10 |
100 |
10 |
120 |
-40~+120 |
18 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FH |
12 |
100 |
10 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FJ |
15 |
100 |
10 |
120 |
-40~+120 |
24 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FK |
10 |
100 |
10 |
120 |
-40~+120 |
22 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FL |
15 |
100 |
10 |
120 |
-40~+120 |
26 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FM |
20 |
100 |
10 |
120 |
-40~+120 |
35 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FP |
30 |
100 |
10 |
120 |
-40~+120 |
45 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CL2FR |
35 |
100 |
10 |
120 |
-40~+120 |
50 |
2 |
0.1 |
Φ4.2*15/Φ0.8 |
|
패키지 개요 치수 |
|
|
|
• 사례: 성형 플라스틱 본체 • 에폭시는 UL 94V-0 가연성 등급을 충족합니다. • 극성: 색상 밴드는 음극 끝을 나타냅니다. |
주요 특징
광범위한 전압 및 전류 포트폴리오
- VRRM 범위:4KV ~ 35KV – 저, 중, 고전압 요구 사항 충족
- IF(AV) 옵션:100mA – 저-전력에서 중간{2}}전력 회로에 유연하게 사용 가능
- 하나의 시리즈가 여러 개별 다이오드를 대체하여 재고 및 설계를 단순화합니다.
초-빠른 복구(TRR=100ns)
- 역회복 시간0.1μS(100ns) enables efficient high-frequency switching (>50kHz)
- 스위칭 손실 및 역회복 손실을 대폭 감소
- 고전압에서 작동하는 플라이백, 순방향 및 공진형 컨버터에 이상적
매우 낮은 누설 전류
- IR =2μA25도에서
- 대기전력 소모 및 발열 최소화
- 지속적인 고전압 바이어스 애플리케이션에서 시스템 수명 연장-
높은 서지 전류 성능
- IFSM =10A(단일 사이클) – 전원 공급-또는 오류 발생 시 탁월한 돌입 전류 허용 오차
- 부하 과도 및 커패시터 충전 서지에 대해 견고함
낮은 순방향 전압 강하
- VFM 범위는 다음과 같습니다.13V ~ 50V전압 정격 및 전류에 따라 다름
- 특히 높은-듀티 사이클 정류기에서 전도 손실을 줄입니다.
높은 접합 온도(Tj=120도)
- 높은 주변 온도에서도 안정적인 작동
- 밀봉되거나 통풍이 잘 안되는 인클로저에 적합
소형 축 리드 패키지
- 균일한 본체 크기: Ø4.2×15mm, 리드 Ø0.8mm
- 표준 고전압 축 다이오드를 쉽게 교체할 수 있는-
- 자동 삽입 및 웨이브 솔더링 공정과 호환 가능
환경 친화적
- RoHS 준수, 무연-, 무할로겐- 에폭시 몰딩
- 국제 환경 표준을 충족합니다.
기술적 이점 요약
|
매개변수 |
값 |
|
반복 피크 역전압(VRRM) |
4KV – 35KV |
|
평균 순방향 전류(IF(AV)) |
100mA |
|
IFSM(피크 순방향 서지 전류) |
10A(단일 비-반복) |
|
역복구 시간(Trr) |
일반 100ns |
|
역방향 누설(25도) |
2μA |
|
접합 온도 최대(Tj) |
120도 |
|
패키지 스타일 |
축 리드 |
|
절연체 |
열전도율이 높은 에폭시 |
응용
2CL2F 시리즈는 다음을 설계하는 엔지니어를 위한 첫 번째 선택입니다.
의료 및 영상 장비
- X-선 발생기 및 CT 스캐너 고전압 전원 공급 장치
- 제세동기 충전 회로
- 의료용 레이저 전력 시스템
산업용 고{0}}전압 전원 공급 장치
- 전기집진기(대기오염방지)
- 정전기 분말 코팅 시스템
- 고전압 시험장비(HIPOT 시험기)
- 이온 발생기 및 정전기 제거기
펄스 전력 및 레이저
- 고체-레이저 드라이버
- 레이더 변조기
- 마르크스 생성기 및 펄스 형성 네트워크
전력전자
- 고주파 고전압 SMPS(플라이백, 부스트, cuk 컨버터)
- 커패시터 충전 전원 공급 장치(CCPS)
- 산업용 제어용 고전압 DC-DC 컨버터
연구 및 과학 계측
- 입자 가속기
- 질량 분석기
- 전자빔 전원 공급 장치
국방 및 항공우주
- 레이더 고전압 정류
- 항공 전자 전원 공급 장치
- 미사일 유도 시스템
품질 및 신뢰성
- 아래에서 제조됨ISO9001:2015인증시설
- 배치당 100% 서지 전류 및 역전압 테스트
- 요청 시 장기-신뢰도 데이터 제공
- 리드 타임: 샘플 재고 이용 가능, 생산 리드 타임 2-4주
주문 정보
|
주문 코드 |
VRRM |
IF(AV) |
패키지 |
|
2CL2FD |
4KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FE |
6KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FF |
8KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FG |
10KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FH |
12KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FJ |
15KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FK |
10KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FL |
15KV |
100mA |
축방향 Φ4.2×15mm |
|

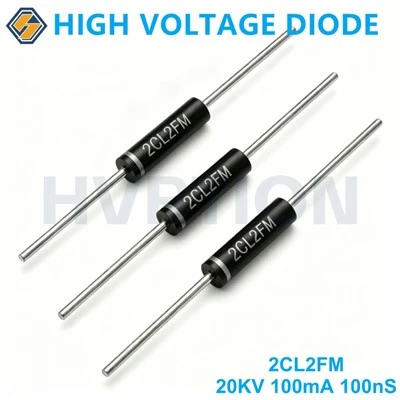

2CL2FM |
20KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FP |
30KV |
100mA |
축방향 Φ4.2×15mm |
|
2CL2FR |
35KV |
100mA |
축방향 Φ4.2×15mm |
최소 주문 수량: 모델당 1000개(엔지니어링 샘플은 10개부터 가능)
리소스 다운로드
- 데이터시트 – 2CL2F 시리즈(PDF)
- 애플리케이션 노트: 고전압 정류기 설계
- RoHS 준수 인증서
견적을 받거나 샘플을 요청하세요
가격, 리드 타임 또는 기술 상담에 대해서는 당사의 고전압 다이오드 전문가에게 문의하십시오. 맞춤형 전압/전류 정격 또는 특수 리드 형성에 대해서는 문의하시기 바랍니다.
