설명
고전류(500mA), 빠른 복구, 다중 패키지 옵션 - 고전력 고전압 시스템용으로 설계됨

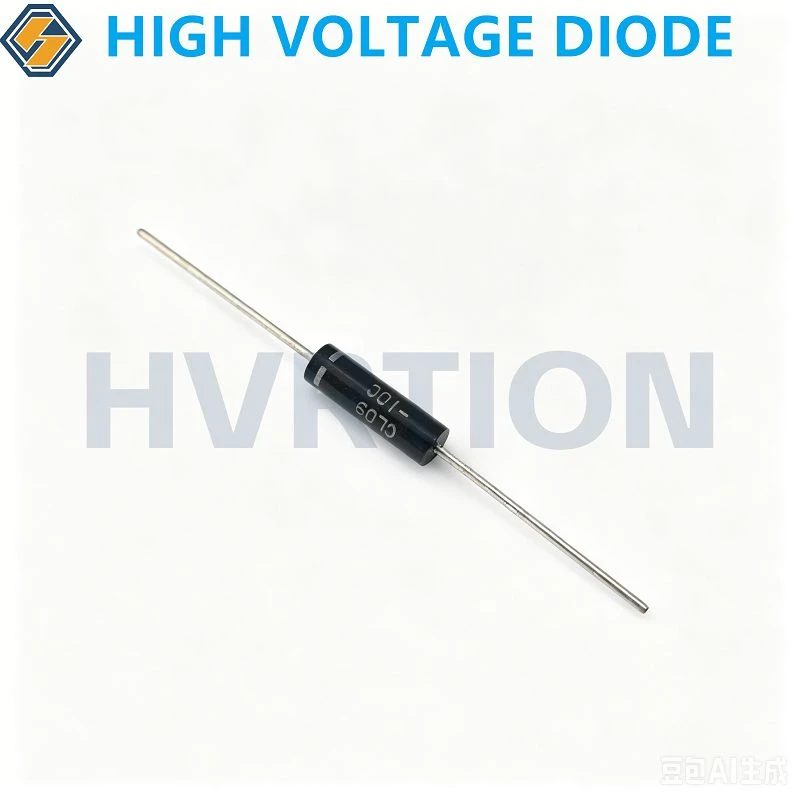

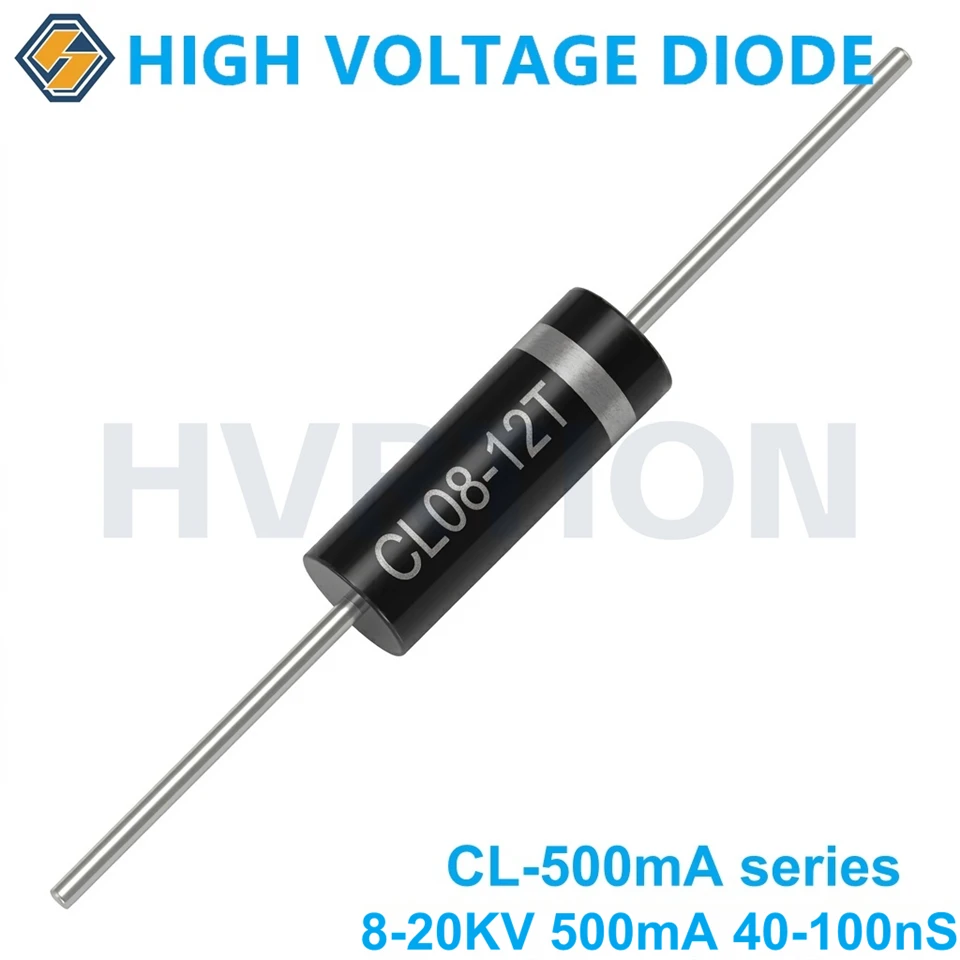

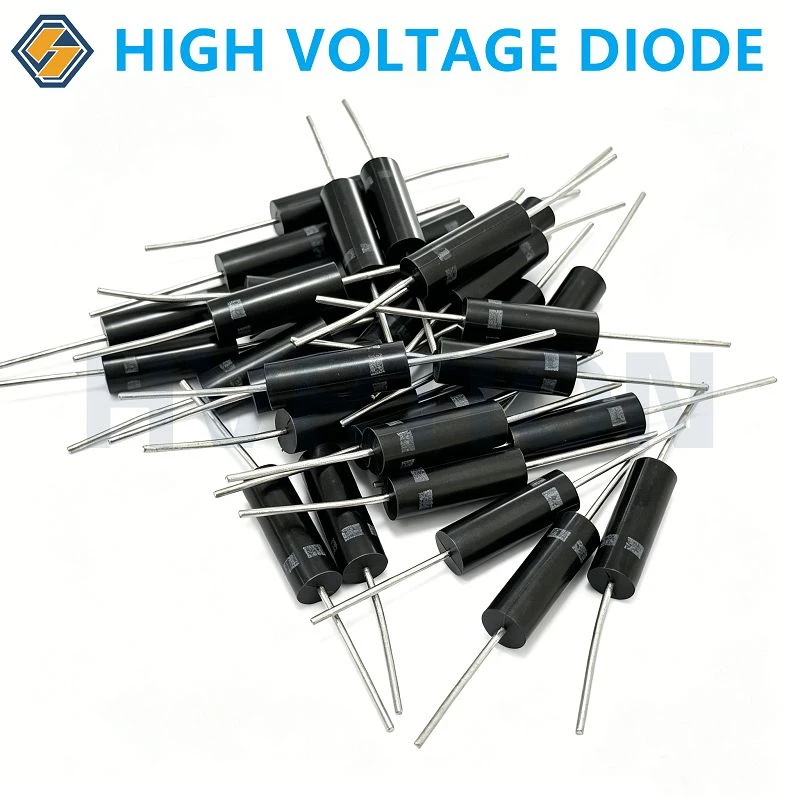

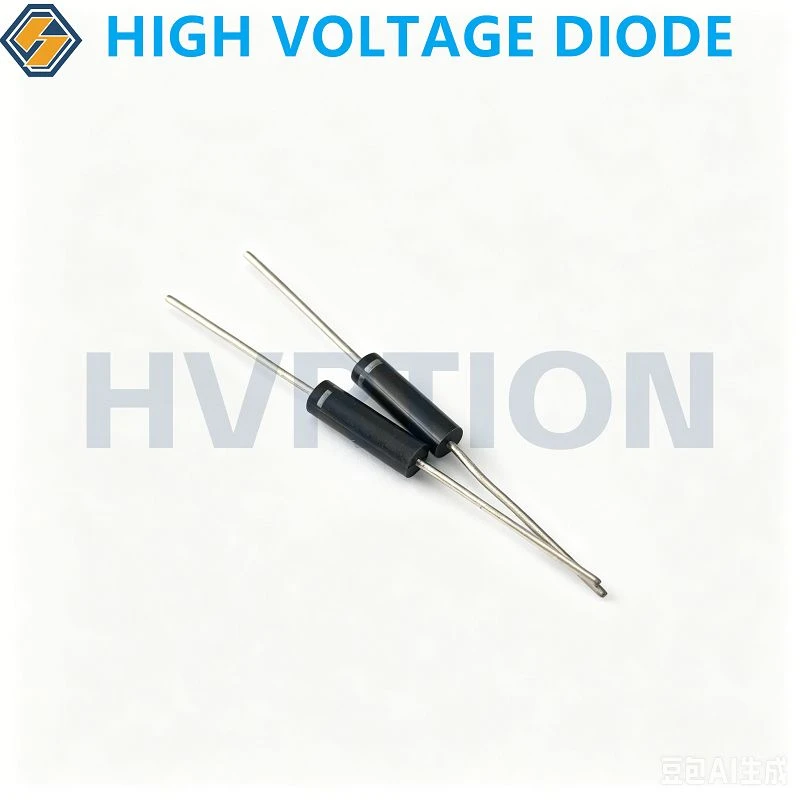

HVRTION의 CL-500mA 시리즈는 높은 순방향 전류(500mA), 빠른 스위칭(Trr 최저 100ns) 및 우수한 서지 내성(최대 30A)이 필요한 애플리케이션을 위해 설계된 고성능 고속 복구 고전압 다이오드 제품군입니다. 8KV ~ 20KV의 전압을 포괄하는 CL-500mA 시리즈는 고출력 X선 발생기, 산업용 레이저, 커패시터 충전 시스템 및 고주파 전원 공급 장치에 안정적인 정류 기능을 제공합니다. 4가지 모델은 다양한 설계 요구 사항에 맞게 패키지 크기와 전기적 특성에 유연성을 제공합니다.
시리즈 개요 – 모델 및 주요 매개변수
|
유형 |
정격값 |
온도 상태 |
전기적 특성 |
||||||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
쯧쯧 |
VFM |
IRRM1 |
IRRM2 Ta=100도 |
Trr
|
차원 |
||
|
VRM=VRRM |
|||||||||||
|
KV |
엄마 |
A |
도 |
도 |
V |
uA |
우리를 |
mm |
|||
|
CL08-10D |
10 |
500 |
30 |
130 |
-40~130 |
21 |
5 |
50 |
0.1 |
Φ5*9/Φ1.2 |
|
|
CL09-10C |
10 |
500 |
15 |
130 |
-40~130 |
20 |
5 |
50 |
0.1 |
Φ4.5*15/Φ1.0 |
|
|
CL05-15T |
15 |
500 |
30 |
130 |
-40~130 |
30 |
5 |
50 |
0.1 |
φ7.5*22/Φ1.2 |
|
|
CL05-16C |
16 |
500 |
30 |
130 |
-40~130 |
35 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
|
CL05-18C |
18 |
500 |
30 |
130 |
-40~130 |
36 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
|
RTH-20 |
20 |
500 |
30 |
130 |
-40~130 |
28 |
10 |
20.5 |
0.1 |
φ7.5*22/Φ1.2 |
|
|
CL09-08G |
8 |
450 |
20 |
130 |
-40~130 |
11 |
5 |
50 |
0.15 |
φ7.5*22/Φ1.2 |
|
|
CL09-15G |
15 |
600 |
20 |
150 |
-40~150 |
19.8 |
5 |
50 |
0.12 |
φ7.5*22/Φ1.2 |
|
|
CL50-10H |
10 |
500 |
20 |
150 |
-55~150 |
15 |
5 |
50 |
0.04 |
φ7.5*22/Φ1.2 |
|
|
CL50-15H |
15 |
500 |
20 |
150 |
-55~150 |
23 |
5 |
50 |
0.04 |
φ7.5*22/Φ1.2 |
|
주요 특징
높은 순방향 전류 - 500mA
이 전압 범위에서 고전압 다이오드에 대한 업계 최고의 500mA 정격 전류
넓은 전압 범위
여러 고전력 애플리케이션을 위한 하나의 제품군
빠른 복구 - 40~100ns
스위칭 손실 감소 및 효율성 향상
매우 낮은 누설 전류 - 25도에서 5μA
대기전력 및 발열 최소화
높은 서지 전류 성능 – 최대 30A
커패시터 충전 및 펄스 부하에 대한 뛰어난 돌입 처리
낮은 순방향 전압 강하
높은 듀티 사이클 정류기의 전도 손실 감소
다중 패키지 옵션 – 설계 유연성
모든 패키지는 RoHS를 준수하고 자동화된 조립과 호환됩니다.
RoHS 및 REACH 준수
환경 친화적인 무연 에폭시 캡슐화
응용 분야 – CL-500mA 시리즈 사용처
CL-500 시리즈는 빠른 복구, 낮은 누설 및 강력한 서지 처리가 필요한 고전압, 고전류(500mA) 시스템용으로 설계되었습니다.
X-Ray 및 의료 영상(고출력)
고출력 X선 발생기, CT 스캐너 및 혈관 조영 시스템의 고전압 정류
500mA 전류 성능으로 높은 mA X선관 지원
낮은 누출로 안정적인 출력과 환자 안전 보장
고체 레이저 드라이버(고출력)
40~100ns의 빠른 복구로 고출력 레이저 다이오드의 날카로운 펄스 에지를 가능하게 합니다.
30A 서지는 커패시터 방전 이벤트를 견딜 수 있습니다.
산업용 레이저 절단, 용접, 의료용 레이저에 이상적
산업용 고전압 전원 공급 장치
대규모 발전소용 전기집진기 - 500mA로 대규모 시스템 지원
정전기 분체 도장 장비
고속 충전 기능을 갖춘 고전압 테스터(HIPOT)
커패시터 충전 전원 공급 장치(CCPS)
대형 커패시터 뱅크를 충전하려면 30A 서지 기능이 필수적입니다.
펄스 전력 시스템, 제세동기, 레이더 변조기에 적합한 20KV 등급
고주파 고전압 변환기
40~100nS로 높은 스위칭 주파수 가능
500mA는 플라이백, 부스트 및 공진 토폴로지의 열악한 조건에서 사용되는 다이오드를 허용합니다.
전자빔 및 이온빔 전원 공급 장치
전자빔 용접기, 멸균기, 이온 주입기를 위한 안정적인 정류
국방 및 레이더 시스템
레이더 변조기 및 항공전자 전원 공급 장치를 위한 고전류, 고전압 정류
보조 응용 프로그램
질량 분석기
입자가속기(보조용품)
산업용 제어용 고전압 DC-DC 컨버터
석유 탐사 장비(고전압 바이어스)
품질 및 신뢰성
100% 전기 테스트– 장치별로 VRRM, VF, IR, Trr 검증
무연-및 RoHS 준수– 유해 물질 없음
리드타임
엔지니어링 샘플:영업일 기준 1~3일(재고에 따라 다름)
생산 수량:2~4주
포장
- 대량(폴리백당 200개)
CL-500mA 시리즈를 선택하는 이유는 무엇입니까?
|
이점 |
혜택 |
|
500mA 전류 정격 |
동급 최고 전압 – 최대 10W+ 정류 전력 제공 |
|
30A 서지 성능 |
커패시터 충전 및 펄스 부하에 탁월 |
|
100ns의 초-빠른 복구 |
최대 150kHz의 고주파 작동 가능 |
|
5μA 초-저누설 |
대기 손실 및 발열 최소화 |
|
20KV 최대 전압 |
대부분의 고전력 산업 및 의료 시스템에 적합 |
|
다양한 패키지 크기 |
공간을 고려하면 소형을 선택하고 연면거리가 20KV인 경우 대형을 선택하세요. |
|
낮은 순방향 전압 |
고효율 |
무료 샘플 요청 또는 견적 받기
귀하의 설계에서 CL-500mA 시리즈를 테스트할 준비가 되셨습니까? HVRTION의 고전압 다이오드 전문가에게 문의하세요.
