설명
CL04 시리즈 고전압 정류기 다이오드는 9kV~15kV 역전압, 500mA 순방향 전류, 낮은 누설 전류 및 산업용{4}}등급 신뢰성이 특징입니다. 레이저 전원 공급 장치, 정전기 장비, 의료 기기 및 고{6}}전압 전원 시스템에 이상적입니다.
기존 고전압 다이오드에 비해 CL04 시리즈는 낮은 역방향 누설 전류와 안정적인 순방향 전압 특성을 유지하면서 더 높은 전류 처리 성능을 제공합니다.
OEM 제조업체와 고전압 장비 통합업체를 위해 설계된 CL04 시리즈는 견고한 구조와 일관된 품질을 결합하여 산업 및 상업용 애플리케이션의 요구 사항을 충족합니다.
제품 시리즈
|
유형 |
정격값 |
온도 상태 |
전기적 특성 |
차원 |
||||||
|
VRRM |
IF(AV) |
IFSM |
IRSM |
Tj |
쯧쯧 |
VF |
IR1 |
Trr |
Ø본체*L, Ø리드 |
|
|
[IF=IF(AV] |
[VR=VRRM] |
|||||||||
|
KV |
엄마 |
A |
A |
도 |
도 |
V |
μA |
μS |
mm |
|
|
CL04-09 |
9 |
500 |
30 |
-- |
130 |
-40~+130 |
10 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-12 |
12 |
500 |
30 |
-- |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-12A |
12 |
500 |
30 |
0.1 |
130 |
-40~+130 |
12 |
5 |
--- |
Φ7.5*22/Φ1.2 |
|
CL04-15 |
15 |
500 |
30 |
-- |
130 |
-40~+130 |
13 |
5 |
--- |
Φ7.5*22/Φ1.2 |
주요 특징
높은 역전압 9-15KV
우수한 절연 성능이 요구되는 고전압 정류 회로에 적합합니다.-
더 높은 전류 용량
표준 500mA 고전압 다이오드와 비교하여{1}}CL04 시리즈는 다음을 지원합니다.
* 평균 순방향 전류 500mA
* 30A 서지 전류 성능
고전력-고전력-전압 전원 공급 장치에 이상적입니다.
3.5μA 이하의 낮은 역누설
이점은 다음과 같습니다.
* 낮은 전력 소비
* 발열 감소
* 시스템 효율성 향상
* 향상된 장기-안정성
넓은 작동 온도
* 접합 온도: 130도
* 보관 온도: -40도 ~ +130도
까다로운 산업 환경을 위해 설계되었습니다.
견고한 축형 패키지
표준 패키지:
* 본체 직경 : Φ7.5mm
* 본체 길이 : 22mm
* 리드 직경: Φ1.2mm
쉬운 설치
* 고-전압 모듈
* PCB 어셈블리
* 전원 공급 시스템
* 산업 장비
일반적인 응용 분야
CL04 시리즈는 다음 분야에서 널리 사용됩니다.
고전압 전원 공급 장치
* 고전압 DC 전원 공급 장치
* HV 전원 공급 장치 전환
* 전압 승수 회로
* 커패시터 충전 시스템
01
정전기 장비
* 전기 집진기
* 정전기 스프레이 건
* 분말 코팅 장비
* 정전기 제거 시스템
02
의료 장비
* X-선 발생기
* CT 고전압 모듈
* 의료 영상 장비
03
레이저 시스템
* CO₂ 레이저 전원 공급 장치
* 레이저 여기 시스템
* 산업용 레이저 장비
04
산업용 장비
* 고전압 테스트 장비
* 고주파 발생기
* 산업 자동화
* 과학 장비
05
CL04 시리즈를 선택하는 이유는 무엇입니까?
* 고전류 용량(500mA)
* 탁월한 고{0}}전압 신뢰성
* 낮은 누설 전류
* 안정적인 실리콘 접합 기술
* 산업용-등급 품질
* 긴 작동 수명
* 경쟁력 있는 가격
* OEM 및 ODM 제조 지원
OEM 및 ODM 서비스
우리는 다음을 포함한 맞춤형 솔루션을 제공합니다.
* 5kV ~ 50kV+의 전압 정격
* 현재 사용자 정의
* 빠른 복구 버전
* 눈사태-에 강한 디자인
* 특별 패키지 크기
* 리드 길이 맞춤화
* 고-전압 정류기 어셈블리
* 고객 브랜딩 및 개인 상표 서비스
FAQ
Q: CL04 시리즈를 레이저 전원 공급 장치에 사용할 수 있습니까?
답: 그렇습니다. 500mA 전류 성능 덕분에 CL04 시리즈는 특히 CO2 레이저 전원 공급 장치, 커패시터 충전 시스템 및 고전압 여기 회로에 적합합니다.{3}}
Q: OEM 생산이 가능한가요?
답: 그렇습니다. 우리는 맞춤형 전압 정격, 전기 매개변수, 패키지 크기 및 OEM/ODM 생산을 지원합니다.

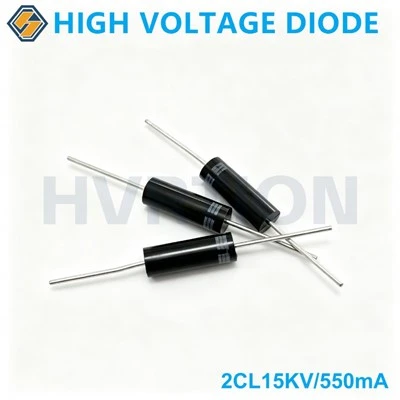

인기 탭: cl04-500ma 마이크로파 hv 다이오드, 중국 cl04-500ma 마이크로파 hv 다이오드 제조 업체, 공급 업체, 2CL15KV550mA 고전압 다이오드, CL04 12 마이크로파 다이오드, 전자레인지용 고전압 다이오드, 고전압 다이오드 전자레인지, RT45 시리즈 전자레인지용 고전압 다이오드, T4512 다이오드 HV
