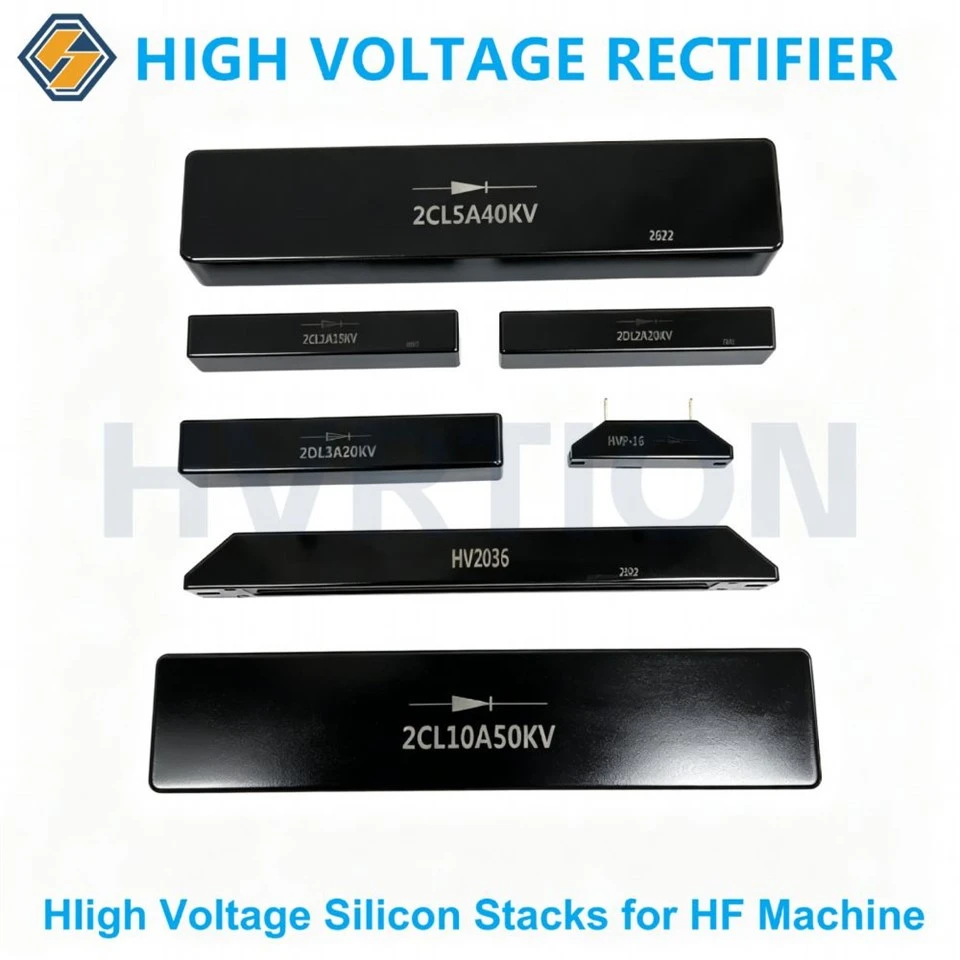

제품개요
고전압 실리콘 스택 시리즈는 RF 용접 기계, 고주파 가열 장비, 산업용 고전압 전원 공급 장치 및 고주파 스위칭 시스템용으로 특별히 설계되었습니다.
15KV~40KV의 전압 범위와 1A~5A의 전류 용량을 갖춘 이 실리콘 정류기 스택은 까다로운 산업 환경에서 뛰어난 고전압 절연 성능, 서지 저항, 낮은 순방향 전압 강하 및 장기적인-신뢰성을 제공합니다.
이 제품은 고품질 실리콘 정류기 칩과 최적화된 캡슐화 기술을 채택하여 고주파수 및 고전압 조건에서 안정적인 작동을 보장합니다.-
이는 RF 용접기, 고주파{0}}주파수 기계, 의료용 X-선 발생기, 정전기 분사 장비, 정전기 먼지 제거 시스템, 고전압 테스트 장비 및 산업용 전원 공급 장치에 널리 사용됩니다.
주요 특징
✔ 고전압 정류 기능
* 역방향 전압 범위: 15KV~40KV
* 순방향 전류 범위: 1A~5A
* 고전압 DC 변환 애플리케이션용으로 설계됨
✔ 높은 신뢰성과 긴 서비스 수명
* 고품질 실리콘 칩 구조
* 우수한 전기 절연 성능
* 지속적인 고전압 조건에서 안정적인 작동
✔ 높은 서지 전류 성능
* 순간적인 전류 충격에 대한 강한 저항
* RF 용접 및 산업용 펄스 전력 애플리케이션에 적합
✔ 낮은 순방향 전압 강하
* 전력 손실 감소
* 시스템 효율성 향상
* 작동 중 열 스트레스 감소
✔ 고주파 애플리케이션 설계
* 고주파수 스위칭 전원 공급 장치에 최적화됨-
* 빠르고 안정적인 정류가 필요한 RF 장비에 적합
✔ 사용자 정의 가능
응용
* RF 플라스틱 용접기
* 고주파 용접 장비
* PVC 용접 기계
* 고주파 가열 시스템
* 고주파 스위칭 전원 공급 장치
* 산업용 RF 발생기
* 고전압 인버터 시스템
* 고주파 가열 장비
* 의료용 X-선 발생기
* 산업용 X-레이 시스템
* 고전압 검사 장비
* 실험실 고전압 전원 공급 장치
* 정전기 스프레이 시스템
* 분체도장 장비
* 정전기 먼지 제거 장비
* 산업용 공기 정화 시스템
제품사양
|
유형 |
정격값 |
온도 상태 |
전기적 특성 [Ta=25도 ] |
차원 |
|||||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
쯧쯧 |
VFM |
IR1 |
L±2.0 |
W±2.0 |
H±2.0 |
실 |
|
|
KV |
A |
A |
도 |
도 |
V |
uA
|
mm |
mm |
mm |
||
|
2CL1A15KV |
15 |
1 |
50 |
150 |
-40~150 |
18 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A20KV |
20 |
1 |
50 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2CL1A/25KV |
25 |
1 |
50 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A20KV |
20 |
2 |
80 |
150 |
-40~150 |
24 |
5 |
130 |
25 |
20 |
M5 |
|
2DL2A25KV |
25 |
2 |
80 |
150 |
-40~150 |
28 |
5 |
130 |
25 |
20 |
M5 |
|
2DL3A30KV |
30 |
3 |
100 |
150 |
-40~150 |
36 |
5 |
150 |
35 |
25 |
M5 |
|
2DL3A40KV |
40 |
3 |
100 |
150 |
-40~150 |
48 |
5 |
285 |
60 |
30 |
M5 |
|
2DL5A40KV |
40 |
5 |
200 |
150 |
-40~150 |
48 |
10 |
285 |
60 |
30 |
M5 |
기계적 특성
|
매개변수 |
사양 |
|
패키지 |
에폭시 성형 실리콘 스택 |
|
단열재 |
고신뢰성 에폭시 수지 |
|
단말기 |
M5 나사 터미널 |
|
설치 |
맞춤형 기계 구조 |
|
표면 보호 |
부식 방지 코팅- |
|
온도 범위 |
-40도 ~ +150도 |
기존 정류기와 비교한 장점
|
특징 |
고전압 실리콘 스택 |
|
전압 성능 |
최대 40KV |
|
현재 역량 |
최대 5A |
|
서지 성능 |
훌륭한 |
|
열 안정성 |
높은 |
|
설치 |
컴팩트한 구조 |
|
신뢰할 수 있음 |
산업용 등급 |
고전압 실리콘 스택을 선택하는 이유는 무엇입니까?
전문 고전압 반도체 제조업체
우리는 다음을 제공합니다:
✔ 고전압 다이오드 스택
✔ RF 용접 정류기 모듈
✔ 고주파 정류기 부품
✔ 맞춤형 고전압 반도체 솔루션
당사의 제품은 다음을 요구하는 까다로운 산업 응용 분야를 위해 설계되었습니다.
* 고전압 안정성
* 고전류 성능
* 긴 작동 수명
* 열악한 조건에서도 안정적인 성능
FAQ
Q: 고전압 실리콘 스택은 어떤 용도로 사용되나요?
A: 고전압 실리콘 스택은 RF 용접 기계, 고주파 발생기, X-선 장비 및 산업용 전원 공급 장치에서 고전압 AC를 안정적인 DC 전력으로 변환하는 데 사용됩니다.
Q: RF 용접기에 적합한 정류기는 무엇입니까?
A: 정격 전압이 15KV~51KV이고 전류 용량이 1A~10A인 고전압 실리콘 스택은 일반적으로 RF 용접 및 고주파 애플리케이션에 사용됩니다.
Q: 고전압 실리콘 스택을 맞춤 설정할 수 있나요?
답: 그렇습니다. 전압 정격, 전류 용량, 크기, 단자 설계 및 기계 구조는 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
