제품개요
2CL83 빠른 복구 고{2}}전압 다이오드는 의료, 산업 및 과학 응용 분야의 고주파 정류용으로 설계되었습니다.{3}} 최대 역회복 시간이 120nS이므로 고주파 전원 공급 장치의 스위칭 손실과 발열이 크게 줄어듭니다.- 매우 낮은 역방향 누설 전류(2μA 이하)는-고임피던스 회로의 정밀도를 보장하는 동시에 견고한 HV 패키지는 아크 및 코로나 방전에 대한 안정적인 보호 기능을 제공합니다. 이 다이오드는 X-선 발생기, 오존 생성 시스템, 전기 집진기, 전압 증배기 및 커패시터 충전 전원 공급 장치에 특히 적합합니다. -40도에서 +125도의 넓은 온도 범위에서 작동하며 열악한 환경에서도 일관된 성능을 제공합니다."
일반적인 회로 역할
고-전압 정류
HV 출력에서 AC-DC 변환
전압 곱셈
다단계 래더 회로 정류
프리휠링/스너버
HV 변압기의 유도성 반동 억제
HV 클램핑 및 보호
민감한 회로의 전압 스파이크 제한
명세서
|
전기적 특성 (달리 지정하지 않는 한 Tamb=25도) |
상징 |
정황 |
정격값 |
단위 |
|
반복 피크 역전압 |
VRRM |
12 |
KV |
|
|
작동 피크 역전압 |
VRWM |
12 |
KV |
|
|
평균 순방향 전류 최대. |
IO |
@오일티부서지다=50도 |
30 |
엄마 |
|
최대. 서지 전류 |
IFSM |
3.0 |
A |
|
|
최대. 순방향 전압 강하 |
VFM |
타=25도 |
28 |
V |
|
최대. 역복구 시간 |
트르 |
IF=2엄마, 나R=4mA |
120 |
NS |
|
최대. 역전류 |
IRRM |
2.0 |
μA |
|
|
최대. 온도접점 |
TJ |
130 |
도 |
|
|
보관 온도 범위 |
쯧쯧 |
-40-+150 |
도 |
|
패키지 개요 치수 |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
적용분야
|
특정 사용 사례 |
|
|
의료 장비 |
• 휴대용 치과용 X-선 발생기 |
|
산업용 전자제품 |
• 전기집진기(대기오염방지) |
|
HV 전원 공급 장치 |
• 고{0}}전압 전원 공급 장치 모듈(HVPS) |
|
레이저 및 과학 |
• CO2 레이저 여기 회로 |
|
테스트 및 측정 |
• HV 절연 시험기 |
|
소비자 및 기타 |
• 전자레인지 HV 회로 |
2CL8 시리즈 고전압 다이오드 관련 유형
30mA에 초점을 맞춘 2CL8 시리즈의 전압 범위는 8-30KV, 정격 Trr은 120nS이며 주요 유형은 다음과 같습니다.
|
유형 |
정격값 |
온도 상태 |
전기적 특성 |
차원 |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
쯧쯧 |
VFM |
IR1 |
Trr |
Ø본체*L, Ø리드 |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
엄마 |
A |
도 |
도 |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|

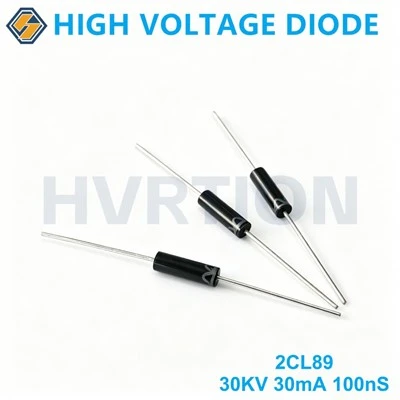

2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
