제품개요

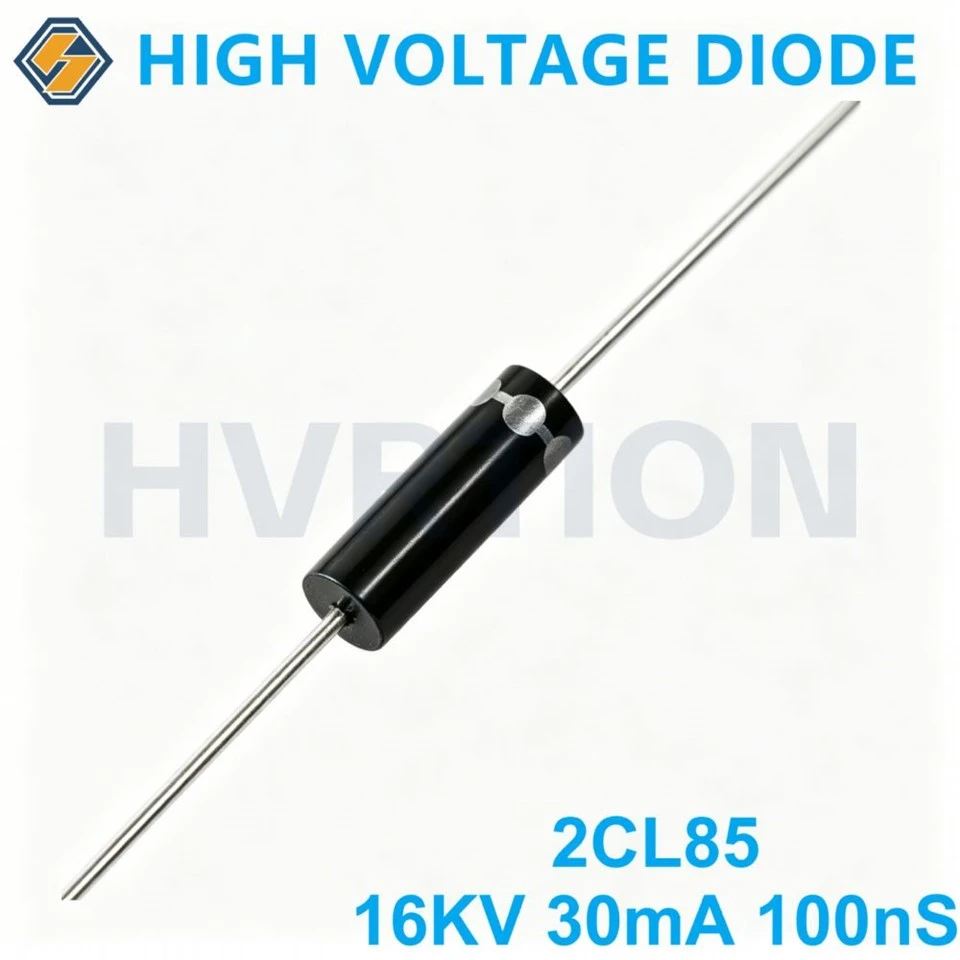

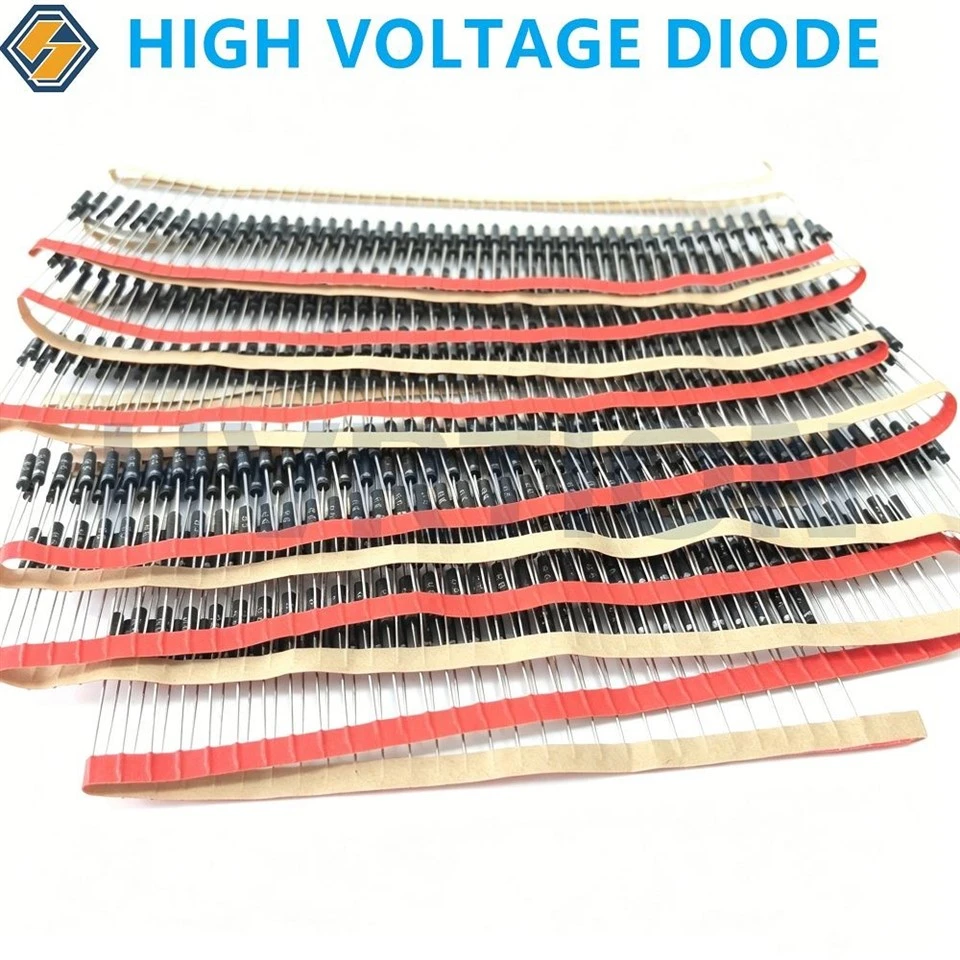

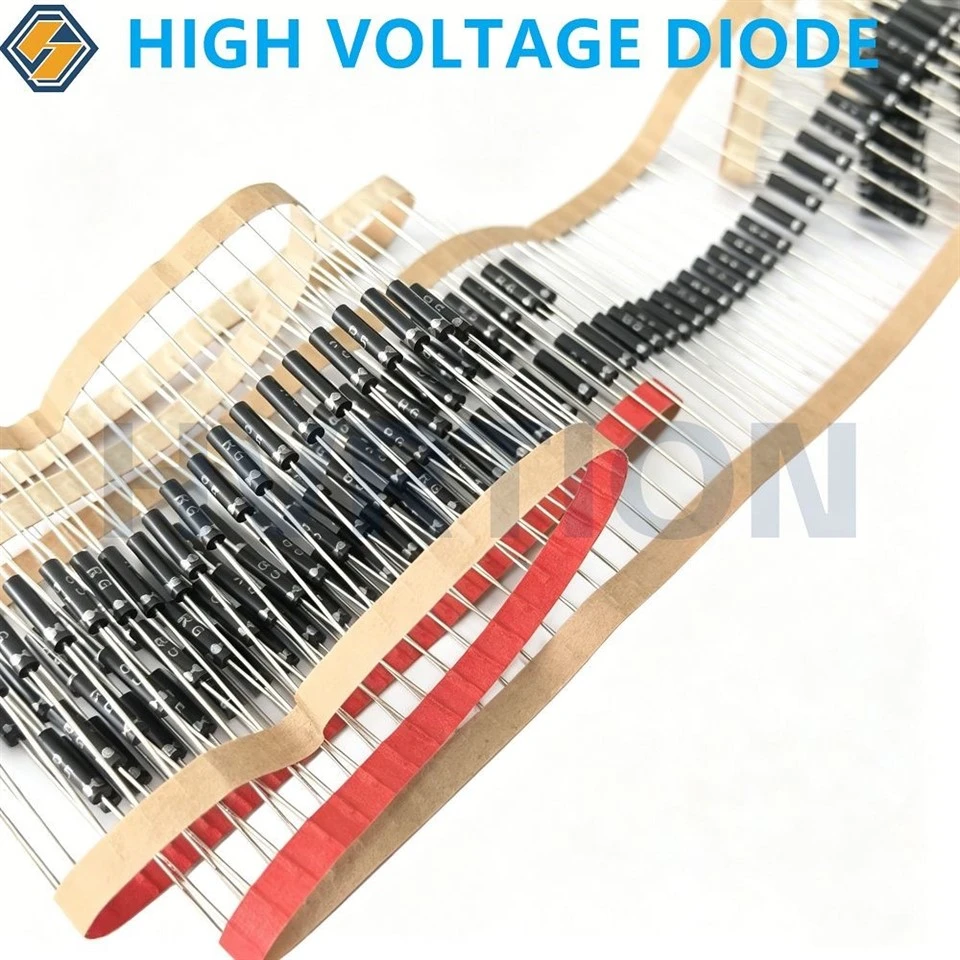

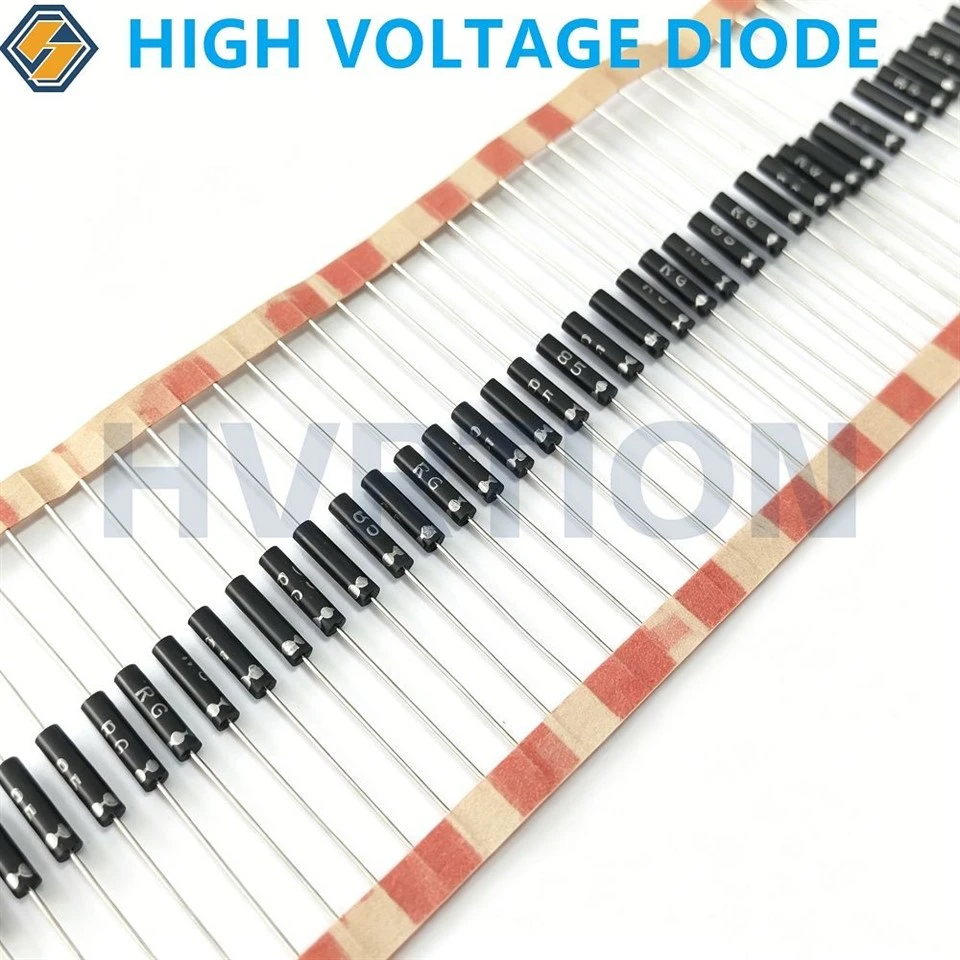

2CL85 빠른 복구 고{2}}전압 다이오드는 의료, 산업 및 과학 응용 분야의 고주파 정류용으로 설계되었습니다.- 최대 역회복 시간이 100nS로 고주파 전원 공급 장치의 스위칭 손실과 발열을 크게 줄입니다.- 매우 낮은 역방향 누설 전류(2μA 이하)는-고임피던스 회로의 정밀도를 보장하는 동시에 견고한 HV 패키지는 아크 및 코로나 방전에 대한 안정적인 보호 기능을 제공합니다. 이 다이오드는 X-선 발생기, 오존 생성 시스템, 전기 집진기, 전압 증배기 및 커패시터 충전 전원 공급 장치에 특히 적합합니다. -40도에서 +130도의 넓은 온도 범위에서 작동하며 열악한 환경에서도 일관된 성능을 제공합니다."
일반적인 회로 역할
고-전압 정류
HV 출력에서 AC-DC 변환
전압 곱셈
다단계 래더 회로 정류
HV 클램핑 및 보호
민감한 회로의 전압 스파이크 제한
명세서
|
전기적 특성 (달리 지정하지 않는 한 Tamb=25도) |
상징 |
정황 |
정격값 |
단위 |
|
반복 피크 역전압 |
VRRM |
16 |
KV |
|
|
평균 순방향 전류 최대. |
IO |
@오일티부서지다=50도 |
30 |
엄마 |
|
최대. 서지 전류 |
IFSM |
3.0 |
A |
|
|
최대. 순방향 전압 강하 |
VFM |
타=25도 |
36 |
V |
|
최대. 역복구 시간 |
트르 |
IF=2엄마, 나R=4mA |
100 |
NS |
|
최대. 역전류 |
IRRM |
2.0 |
μA |
|
|
최대. 온도접점 |
TJ |
130 |
도 |
|
|
보관 온도 범위 |
쯧쯧 |
-40-+130 |
도 |
|
패키지 개요 치수 |
|||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||
2CL8 시리즈 관련 모델
30mA에 초점을 맞춘 2CL8 시리즈의 전압 범위는 8-30KV, 정격 Trr은 100nS이며 주요 유형은 다음과 같습니다.
|
유형 |
정격값 |
온도 상태 |
전기적 특성 |
차원 |
|||||
|
VRRM |
IF(AV) |
IFSM |
Tj |
쯧쯧 |
VFM |
IR1 |
Trr |
Ø본체*L, Ø리드 |
|
|
[IF=IF(AV)] |
[VR=VRRM] |
[IF=2mA IRM=4mA] |
|||||||
|
KV |
엄마 |
A |
도 |
도 |
V |
μA |
μS |
mm |
|
|
2CL81 |
8 |
30 |
3 |
120 |
-40~+120 |
20 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL82 |
10 |
30 |
3 |
120 |
-40~+120 |
25 |
2 |
0.1 |
Φ3*8/Φ0.6 |
|
2CL83 |
12 |
30 |
3 |
120 |
-40~+120 |
28 |
2 |
0.1 |
Φ3*10/Φ0.6 |
|
2CL85 |
16 |
30 |
3 |
120 |
-40~+120 |
36 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL87 |
20 |
30 |
3 |
120 |
-40~+120 |
40 |
2 |
0.1 |
Φ3*12/Φ0.6 |
|
2CL89 |
30 |
30 |
3 |
120 |
-40~+120 |
46 |
2 |
0.1 |
Φ4.5*15/Φ1.0 |
응용 분야
의료 시스템
X-선 발생기, CT 스캐너 및 치과 영상 장비용 고전압 전원 공급 장치입니다.
산업 가공
전기 집진기(대기 오염 제어),-수질 정화용 고출력 오존 발생기, 정전기 코팅 시스템.
과학 장비
펄스 레이저 시스템용 입자 가속기, 질량 분석기 및 고전압 커패시터 충전 전원 공급 장치입니다.
전력전자
전압 증배기 회로(Cockcroft-Walton 단계), 고-전압 테스트 장비 및 절연 테스터.
